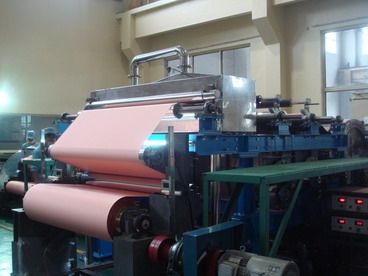

（網絡配圖 僅供參考）
眾所周知，銅箔屬于一種點解材質，一般用于電纜導電體中形成保護的作用，由于銅箔的用途比較特殊，因此對材質的質量要求也是比較高的，所以我們必須對銅箔產品進行嚴格檢測，而銅箔表面檢測系統則很好的解決這些難聽，系統能夠?qū)崟r檢測、顯示和識別銅箔片材上的所有表面缺陷，可檢測斷經、斷緯、破洞、油污、經緯污、雙緯、稀弄、粗節紗、空織、松緊經、圈緯、小散絲、松緯、經起毛、開口不清等瑕疵。下面國辰機器人為大家簡單介紹的一下該系統的檢測原理及優勢。
【銅箔表面檢測原理】
使用“背光” 成像方式，通過架設在生產線上的CCD線陣相機進行實時同步掃描，CCD將采集到的圖像數據傳輸給視覺檢測軟件MVC多功能圖像處理軟件，通過軟件對帶鋼表面圖像特征進行分析判斷，從而進行實時檢測、分類和處理各種針孔、邊裂等缺陷，其結構原理圖如下：
【銅箔表面檢測系統功能】
1.操作便捷
操作簡單，只需點擊“開始”、“停止”即可完成所有操作。
2.穩定性高
可連續工作在極端溫度和廠房環境中。
3.高精度檢測
方案可100%檢測出0.02 平方毫米以上的疵點缺陷,滿足客戶的不斷提升的產品品質要求。
4.遠程數據庫
可以對生產的每卷材料進行精確的質量統計,詳細的缺陷記錄(大小和位置)和統計為生產工藝及設備狀態調整提供了方便;離線分析,用于后續分切和質量管理,可有效保證產品質量。
5.定位標識功能
每生產一卷產品，系統會自動對這一卷產品的表面缺陷進行統計，同時打印出統計標簽，貼在每一卷產品上，跟隨產品發放下游。這樣用戶就可以通過每一卷產品上面的標簽對產品進行評級，從而有效的用于分配不同質量要求的用途。
6.輸入輸出報警
當系統檢測到疵點時進行聲光報警，也可在系統中加入其他連鎖I/O 輸出。
7.報表統計及打印
報表統計及打印EXCEL缺陷明細表，便于用戶做進一步的查詢，分析，建檔。
【銅箔表面檢測系統優勢】
1、該品種經過多次的測試，可檢測常見缺陷，檢測率高.
2、能提高降等率，降級索賠率，經濟效益高。以電子布為例，產量為168萬米/臺，總降等率為5%，GC Vision 攔截率為60%.
3、所有疵點進行有效記錄并自動保存相關圖片.
4、自動形成疵點統計報表.
5、偵測到疵點時，可根據要求進行相應的動作(記錄、報警、停機等).
6、顯示疵點的具體經緯位置和圖片，形成疵點地圖，為后期開裁提供基礎數據.
7、歷史記錄追溯：每卷布的各類信息可保存，可追溯.
【銅箔表面檢測系統參數】
檢測速度：40M/MIN(織布機織布速度為0.5 M/MIN)
檢測寬度：根據客戶指定
電壓：220V
電流：7.5A
功率：1650W
環境溫度：-10℃~40℃
